Теплообменное промышленное оборудование для инженерных систем и технологических контуров

Теплообменное промышленное оборудование применяют, когда требуется передать тепловой поток между средами через разделяющую стенку. Узел снимает тепло при охлаждении либо подводит тепло при нагреве. При этом исключается прямое смешение сред, что важно для технологических режимов.

При выборе учитывают расчётную точку, запас по загрязнению, допустимые потери давления. Ошибка подбора обычно проявляется ростом энергопотребления, падением производительности, усложнением обслуживания. Поэтому теплообменное промышленное оборудование выбирают как часть системы, а не как «деталь по каталогу».

Где применяется теплообмен в промышленности

В инженерных системах теплообменное промышленное оборудование работает в контурах охлаждения оборудования, утилизации тепла, подготовки воды. В технологических линиях оно поддерживает заданные температуры сырья, промежуточных продуктов, теплоносителей. На практике одна и та же установка может иметь несколько контуров с разными ограничениями по материалам.

Характер нагрузки зависит от среды. Вода и водные растворы дают накипь, что снижает коэффициент теплопередачи. Масляные среды повышают вязкость, растят потери давления. Воздушные потоки добавляют пыль, что ухудшает обдув оребрения.

Часто важна стабильность, а не пик мощности. Теплообменное промышленное оборудование должно держать расчёт при изменении расхода, при колебаниях входных температур. Для этого закладывают рабочий диапазон по ΔT, плюс запас по площади поверхности. Дополнительно проверяют, что обслуживание возможно без демонтажа трубопроводов.

Основные типы теплообменного оборудования

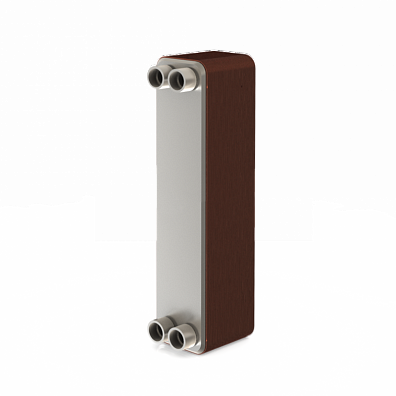

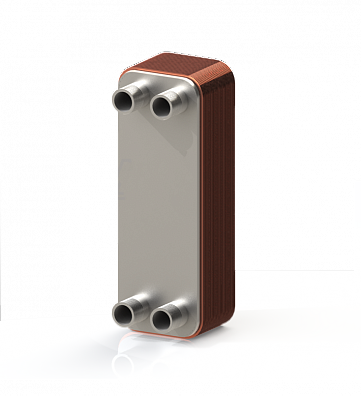

Пластинчатые аппараты выбирают, когда нужна высокая удельная мощность при компактном объёме. Каналы формируются гофрированными пластинами, что увеличивает турбулентность потока. Такой режим повышает теплоотдачу, но повышает требования к фильтрации среды.

Оребрённые теплообменники применяют для задач «газ–жидкость» либо «газ–газ». Здесь решает площадь ребра и стабильность потока через пакет. Теплообменное промышленное оборудование этого типа чувствительно к загрязнению, поэтому шаг оребрения подбирают по условиям среды. Для минусовых режимов учитывают обмерзание, затем частоту оттайки.

Кожухотрубчатые аппараты применяют, когда требуется высокая прочность, ремонтопригодность, устойчивость к перепадам давления. Трубный пучок допускает механическую чистку, плюс промывку. Такой аппарат тяжелее, но обычно менее капризен к качеству воды. Теплообменное промышленное оборудование кожухотрубчатого типа выбирают при высокой температуре, при высокой нагрузке по давлению.

Расчётная точка, мощность, потери давления

Подбор начинается с теплового баланса: Q=G⋅cp⋅ΔtQ = G \cdot c_p \cdot \Delta tQ=G⋅cp⋅Δt. На этом этапе фиксируют расход, теплоёмкость, входные температуры, требуемые выходные температуры. Далее выбирают допустимый температурный напор, затем рассчитывают требуемую поверхность. Теплообменное промышленное оборудование без расчёта «по месту» почти всегда оказывается либо избыточным, либо недостаточным.

Следующий этап — гидравлика. Потери давления по каждой среде влияют на насос, вентилятор, компрессор. Рост Δp снижает фактический расход, снижает теплопередачу, меняет режим всей системы. Поэтому теплообменное промышленное оборудование проверяют по рабочей точке насоса, затем по запасу NPSH, если речь о насосной схеме.

Третий этап — запас по загрязнению. В расчёте вводят коэффициент загрязнения, затем корректируют поверхность. При загрязнении растёт сопротивление, падает теплопередача, растёт разница температур. Теплообменное промышленное оборудование должно сохранять требуемую мощность до следующего регламентного обслуживания. Это определяется не рекламой, а суммой допусков расчёта.

Материалы, прочность, стандарты контроля

Материалы выбирают по химической совместимости, диапазону температуры, давлению. Нержавеющая сталь типа AISI 316L подходит для повышенной коррозионной нагрузки, AISI 304 применяют для нейтральных сред. Медь и медные сплавы дают высокую теплопроводность, но требуют проверки совместимости с рабочей средой. Теплообменное промышленное оборудование с ошибкой по материалу теряет ресурс быстрее, чем по любому другому параметру.

Для аппаратов под давлением важна нормативная база расчёта. В российской практике используют требования к сосудам и аппаратам стальным сварным по ГОСТ 34347-2017, а элементы рассчитывают по серии ГОСТ 34233. Для сварных узлов фиксируют карту швов, протоколы испытаний, результаты неразрушающего контроля. Такой пакет документов снижает риски на вводе, снижает риски по рекламациям.

Неразрушающий контроль подтверждает качество изготовления. Для ультразвукового контроля применяют ГОСТ 14782, для радиографического контроля применяют ГОСТ 7512. Для капиллярного контроля поверхности применяют ГОСТ 18442. Теплообменное промышленное оборудование с подтверждённым контролем проще включить в проектную документацию, плюс проще принять на объекте.

Конструктивные параметры, которые влияют на ресурс

Для пластинчатых аппаратов важны толщина пластины, профиль гофра, тип уплотнения. Толщина пластины часто находится в диапазоне 0,4–0,6 мм, что влияет на прочность, а также на сопротивление теплопередаче. Уплотнения выбирают по химии среды, температуре, цикличности. Теплообменное промышленное оборудование с неверным эластомером быстро получает протечки по шву.

Для кожухотрубчатых аппаратов важны диаметр трубки, толщина стенки, схема проходов. Трубки 12–19 мм дают разную гидравлику, разную ремонтопригодность. Толщина стенки 0,7–1,5 мм выбирается по давлению, коррозии, допускам на эрозию. Теплообменное промышленное оборудование этого типа часто требует компенсатора температурных деформаций, если перепады большие.

Для оребрённых аппаратов важен шаг ребра, толщина ламели, материал ребра. Шаг 3–4,5 мм повышает площадь, но быстрее забивается пылью либо инеем. Шаг 6–10 мм снижает сопротивление, повышает стойкость к загрязнению. Теплообменное промышленное оборудование с правильным шагом ребра держит расход воздуха между обслуживаниями, а не только на запуске.

Монтаж, пуск, эксплуатационные измерения

Монтаж влияет на результат сильнее, чем принято считать. Для жидкостных аппаратов критична правильная развоздушка, отсутствие воздушных карманов. Для оребрённых аппаратов критична ориентация потока, свободный проход воздуха, корректный дренаж. Теплообменное промышленное оборудование при ошибке монтажа теряет мощность без видимого дефекта корпуса.

Пусконаладка строится на измерениях, а не на субъективных оценках. Проверяют фактические расходы, проверяют разницу температур на входе и выходе, проверяют потери давления. Для аппаратов с оттайкой проверяют завершение цикла, паузу на стекание, стабильность после запуска. Теплообменное промышленное оборудование считается введённым корректно, когда расчётные значения подтверждены измерением.

Эксплуатационный контроль обычно сводится к двум показателям: рост Δp, падение теплопередачи. Рост Δp указывает на загрязнение каналов либо ребра. Падение теплопередачи указывает на накипь, масляную плёнку, ухудшение обдува. Теплообменное промышленное оборудование обслуживают по регламенту, который привязан к измеримым признакам, а не к календарю.

Техническое задание и органичный шаг к заказу

Для подбора требуется краткое ТЗ с инженерными параметрами. Оно позволяет выбрать тип аппарата, затем выбрать исполнение по материалам, давлению, температуре. После этого формируется спецификация, затем комплект документов. Теплообменное промышленное оборудование в таком подходе попадает в проект без переделок обвязки.
